Шламоуловители с обратной циркуляцией

Шламоуловитель с обратной циркуляцией  применяется для извлечения всех типов мелкого шлама из ствола скважины. Уникальный принцип обратной циркуляции этого инструмента обеспечивает полное извлечение всего шлама и исключает неудачные рейсы. Дренаж через инструменте также исключает подъём колонны, заполненной буровым раствором, даже если корпус изнутри забит породой. Кроме того, его можно превратить в эффективный ловильный магнит, при этом сохранив функцию обратной циркуляции.В каждой компоновке используется один захват ловителя. Для облегчения перемещения используется подъемный переводник, в котором имеется достаточно места для стального шара, используемого при работе инструмента. Он превращается в ловильный магнит посредством замены захвата магнитной вставкой Bowen.

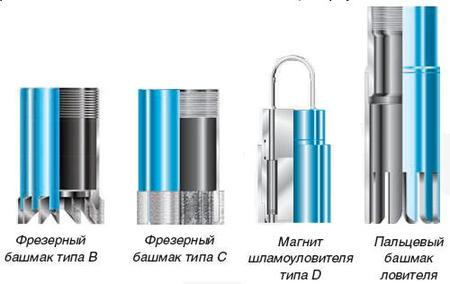

Имеются сменные фрезерные башмаки типа В и С. Тип В схож с типом А по конструкции, но покрыт сплавом. Тип С имеет плоское днище и покрыт сплавом .

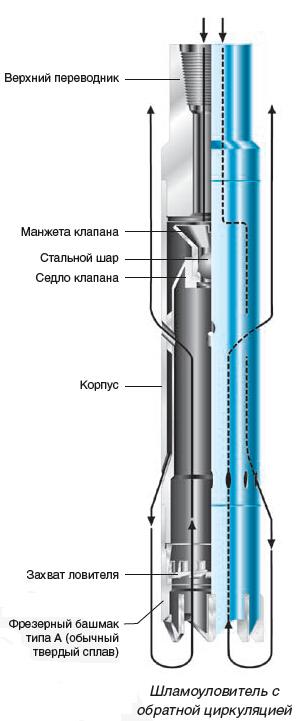

Во время работы стальной шар падает в гнездо клапана, жидкость проходит сквозь внутренний проход корпуса и выходит через отверстия его нижнего конца направляясь вниз в центр инструмента. Далее жидкость течет постоянным потоком сквозь центр инструмента и вверх через возвратные отверстия в верхнем конце корпуса. Таким образом, весь шлам переносится в корпус над захватом ловителя.

Технические характеристики и параметры
