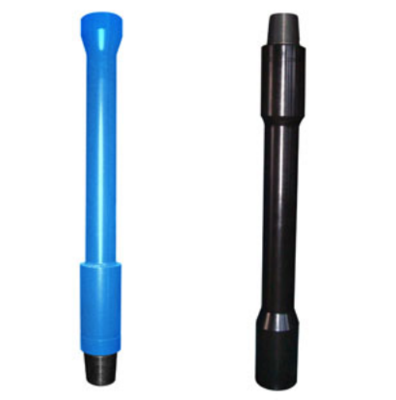

Подъёмный переводник бурильного инструмента-это специальный инструмент,применяемый для подъёмных операций бурового инструмента при провидении геологоразведочных работ,разработки и эксплуатации нефтяных и газовых месторождений.Переводники подразделяются на два структурных типа:тип a у которого угол посадки под седло элеватора равен 18ти градусам и тип b,у которого угол посадки под седло элеватора равен 90 градусам.При заказе переводник может быть подобран под параметры используемого элеватора.Все резьбы соответствуют стандарту API spec 7-1.
Технические характеристики и параметры
|
Номин. Размер (мм) |
Внутр. диам. (мм) |
Внешнее резьбовое соединение | Подъёмный торец | ||||
|
Тип резьбы |
Внеш. диам. (мм) |
DE/мм |
Длина резьбового конуса LPB/мм |
Внеш. диам. (мм) |
Длина торца LPB/мм |
||
| 73 | 31.8 | NC23 | 79.4 | 76.2 |
250 |
111.1 |
100 |
| 44.5 | NC26 | 88.9 | 82.9 | ||||
|
89 |
54 | NC31 | 104.8 | 100.4 |
127 |
||
| 50.8 | NC35 | 120.7 | 114.7 | ||||
| 68.3 | NC38 | 127 | 121 | ||||
|
127 |
71.4 | NC44 | 152.4 | 144.5 |
168.3 |
||
| 158.8 | 149.2 | ||||||
|
82.6 |
NC46 | 158.8 | 150 | ||||
| 165.1 | 154.8 | ||||||
| 171.5 | 159.5 | ||||||
| NC50 | 177.8 | 164.7 | |||||
| 184.2 | 169.5 | ||||||
| NC56 | 196.8 | 185.3 |
300 |
||||
| 203.2 | 190.1 | ||||||
|
95.3 |
6 5/8 REG | 209.6 | 195.7 | ||||
| NC61 | 228.6 | 212.7 | |||||
| 7 5/8 REG | 241.3 | 223.8 | |||||
| NC70 | 247.7 | 232.6 | |||||
| 254 | 237.3 | ||||||
| NC77 | 279.4 | 260.7 | |||||
Внимание: Если необходимы размеры или параметры продукции другого требования, то нужно указать необходимые инфармации, в этом случае наша компания специально выполнит ваш заказ, согласно вашей заявки.
